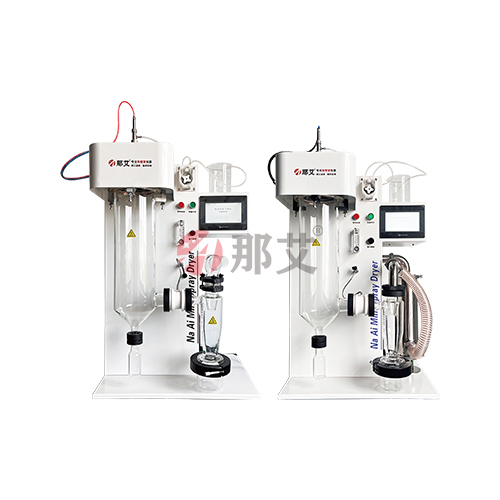

微型/迷你型噴霧干燥機（Micro/Mini Spray Dryer）為首次試用噴霧干燥工藝、可行性研究、工藝開發和產品研究提供了簡潔的解決方案（專利編號：CN220633013U）。微型/迷你型噴霧干燥機是用于快速溫和的干燥水溶液、懸浮液或乳液中的產品的實驗室設備。 樣品消耗量少（低至50ml），可節約寶貴的材料，同時可以實現（高達 70%）產品回收率和低維護成本，實現經濟高效的性能。快速干燥過程使優化配方時間更短，節省時間，采用玻璃組件，噴霧干燥過程清晰可見，以便在程序中更快、更明智地作出決策。
選型幫助
1、參考瑞士品牌并按國內實際需求改進，可放置于桌面上進行操作。
2、物料以水溶劑為主，開式并流干燥，引風+布袋除塵。
3、物料若為有機溶劑，需要增配有機溶劑回收裝置聯用。
4、適合高校和外貿出口需求，電氣部分可選用全進口品牌。
主要特征
1、儀器機身采用框架一體式設計，穩固牢靠，主體采用品牌冷軋板配合靜電粉末涂裝，更加耐磨、耐腐蝕；可選配全不銹鋼機身；
☆2、機型異常小巧，占地不足0.3平方，可在實驗臺面上完成操作，全部符合人體工程設計，那艾自研專利技術；
3、從空開到觸點，繼電保護器到按鈕開關等，選用正泰/德力西或同級別品牌電氣，保證儀器品質和的使用壽命；可選配施耐德品牌電氣；
4、采用PLC+7寸威綸通觸摸屏，操控精準，畫面表現細膩，功能齊全；可升級選配西門子PLC；
5、二流體噴槍標配1.0mm口徑噴嘴，針對黏性物料，設有噴嘴清潔器(通針)，在噴嘴被堵塞時，會自動清除，通針的頻率可調整；
6、風機轉速大小以及風壓會影響不同產品的物料噴霧效果，通過變頻風機設計，讓用戶摸索合適的風量；
☆7、設備內置磁力攪拌裝置，可通過旋鈕控制轉速，方便用戶在實驗過程中對粘度較高的樣品進行同步攪拌；
8、采用折疊濾筒過濾，大大提高除塵過濾面積，可捕集粒徑大于3微米的細小粉塵，凈化空氣效率可達99以上，改善環境，助力環保。
9、標配外置35L大容量全無油空壓機，噪音非常低，小于60db，并且不會長時間工作，符合國家實驗室噪音標準；
10、系統內自帶說明書和服務中心二維碼，手機掃碼自動查看電子說明書和一鍵連接服務中心。
技術參數
| 產品型號 | NAI-MSD1500 | |
| 最大蒸發量 | 2000ml/h（純水） | |
| 版本類型 | 標準款 | 外貿款 |
| 干燥方式 | 開式干燥系統 | |
| 熱風系統 | 引風+并流方式（可選配折疊濾筒過濾器） | |
| 平均干燥時間 | 1.0～1.5 秒 | |
| 控制系統 | 國產PLC | Siemens PLC（西門子） |
| 人機互動HMI | 威綸通7寸觸控屏 | |
| 電氣制作標準 | 正泰/德力西 | Schneider（施耐德） |
| 霧化方式 | 1.0mm口徑標配二流體噴嘴（可選配0.7、1.5、2.0等） | |
| 噴嘴排堵裝置 | 0～999 秒/次（自動通針頻率可調） | |
| 噴霧壓力 | 0-0.8Mpa（建議0.2Mpa） | |
| 電加熱器 | 3.0KW/AC220V（材質：2520特種不銹鋼） | |
| 進風溫度 | 室溫～250℃± 1℃ | |
| 變頻風機參數 | 1.5m3/min；400W DARGANG(臺灣達綱) | |
| 溫度監測 | PT-100鉑電阻 | |
| 送料泵調節范圍 | 0-580ml/min（上海申辰） | |
| 磁力攪拌 | 攪拌容量: 20- 3000ml; 攪拌速度: 無級可調 | |
| 儀器尺寸 | 620mm×480mm×920mm(長寬高) | |
| 電源電壓 | AC220V，50Hz | |
| 總功率 | 3.6KW（不含空壓機） | |
| 壓縮氣源 | 35L大容量靜音空壓機（65L/min；800W） | |
